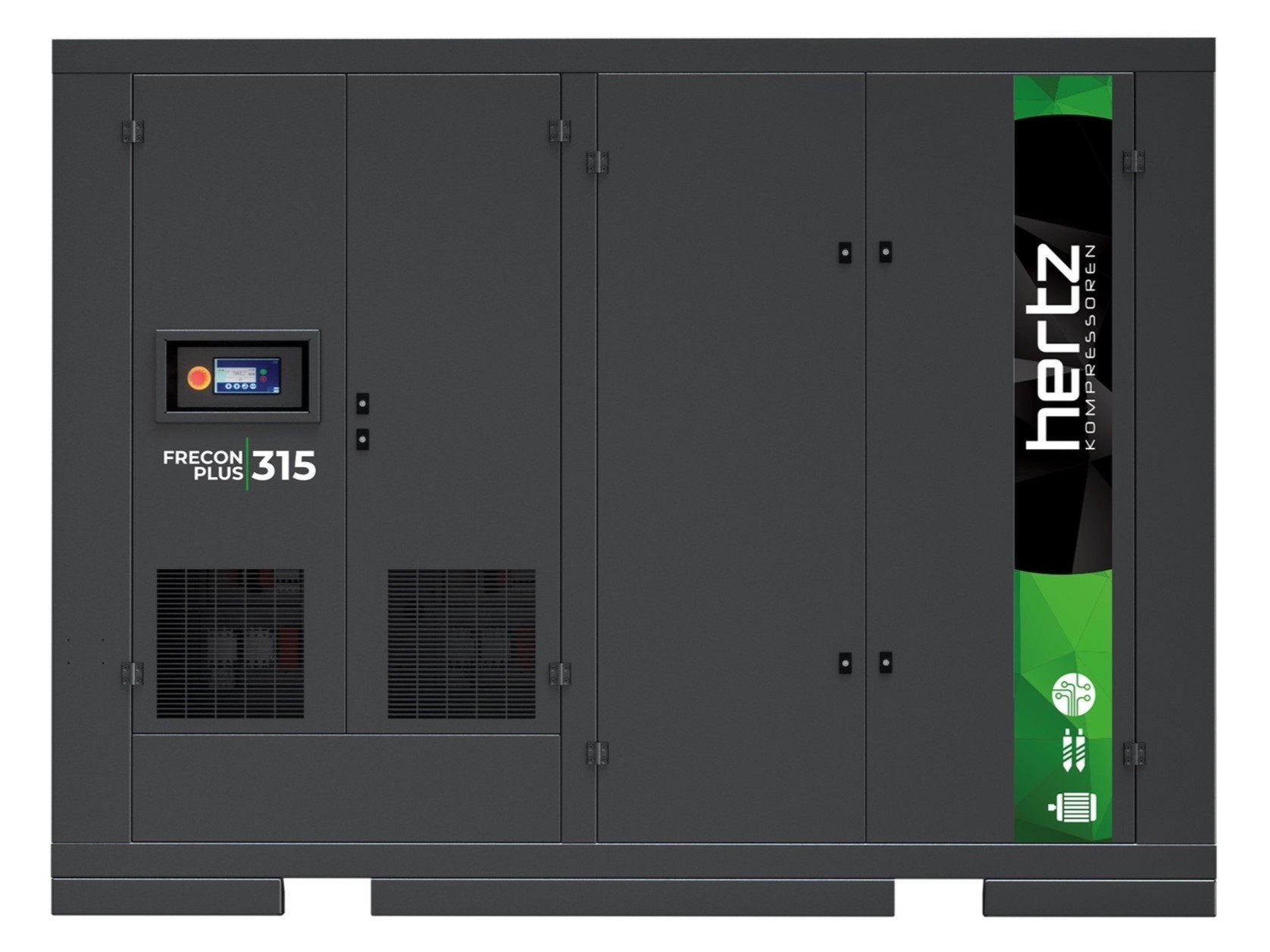

Šroubové kompresory - řada FRECON PLUS

FRECON PLUS

Šroubové kompresory - řada FRECON PLUS

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ OLEJEM MAZANÉ KOMPRESORY

  • Výkonnost: 0,36-54,10 m³/min
  • Tlak max.: 7,5-10-13 bar
  • Elektromotor: 5,5-315 kW

Šroubové kompresory s plynulou regulací výkonu změnou otáček frekvenčním měničem a bezztrátovým přímým pohonem od elektromotoru.

Kompresory řady FRECON PLUS jsou vyráběny ve verzích:

  • samostatný kompresor
  • kompresor s integrovaným sušičem (ozn. ID)
  • kompresor na tlakové nádobě 200 resp. 500 litrů
  • kompaktní jednotka kompresoru s integrovaným sušičem (ozn. ID) na tlakové nádobě (vzdušníku) 250 resp. 500 litrů.

Přečtěte si více

Výhody

  • Až 65% úspora energie*
  • Provoz při konstantní hodnotě výstupního tlaku
  • Široký rozsah provozního tlaku (5-14 bar)**
  • Dlouhá životnost komponent díky pozvolnému startu
  • Ochrana proti nepříznivým účinkům špičkových proudů
  • Efektivní a energeticky účinná výroba stlačeného vzduchu i v případě velmi proměnlivých požadavků na spotřebu stlačeného vzduchu

*V porovnání s kompresory bez měniče pro aplikace s proměnlivými požadavky.
** Na vyžádání se vyrábí speciálně podle potřeby.

  • Motor a hnací systém

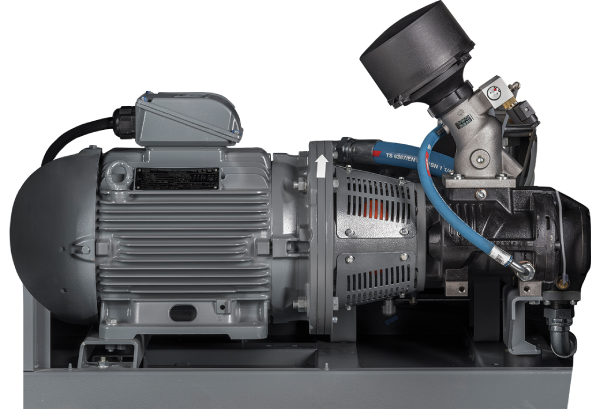

    Motor
    • Elektromotor třídy účinnosti IE3
    • Přímý pohon (1:1) s pružnou spojkou
    • Pružná spojka pro bezúdržbový, dlouhodobý a účinný systém přenosu výkonu
    • Rozběh s proměnlivou rychlostí pomocí frekvenčního měniče
    • Vysokoteplotní ochrana ložisek motoru (Inversys 15-315 Plus)
  • Šroubový blok a systém chlazení

    Šroubový blok

    • Odolný a speciálně vybraný patentovaný šroubový blok, který zajišťuje vysoký vzduchový výkon podle parametrů každého modelu.
    • Nové profily rotoru pro snížení ztrát při výrobě vzduchu
    • Konstrukce ložisek nové generace pro lepší nosnost

    Systém chlazení

    • Teplotně řízený axiální ventilátor (Frecon 5-22 Plus)
    • Plynulé řízení otáček ventilátoru frekvenčním měničem garantuje optimální pracovní teplotu a zajišťuje dodatečnou energetickou účinnost (Frecon 30-315 Plus).

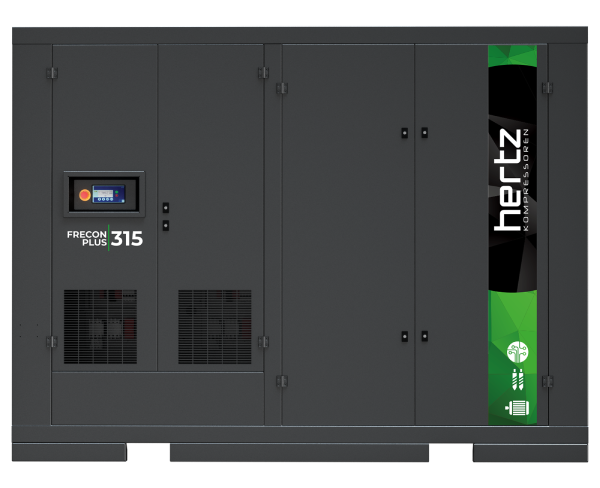

    Blok šroubů
  • Řídicí jednotka
    • Interní komunikace ModBus
    • Uživatelsky přívětivé rozhraní na obrazovce
    • Bez potřeby nadřazené řídící jednotky, možnost synchronizovaného provozu Master/Slave až pro 2 kompresory u modelů s výkonem 22 kW a nižším,
    • Možnost vzájemné komunikace a součinnosti až 5 kompresorů u modelů s výkonem 30 kW a vyšším.
    • Schopnost provádět současně PID tlaku i teploty díky funkci Dual PID (30 kW a vyšší).
  • technické parametry - kompresor (verze ID - vč. int. sušiče)
    Model Tlak Výkonnost*

    Příkon

    Motoru

    Výstup

    Tlak.

    Vzduchu

    Rozměry
    [Délka x Šířka x Výška] (mm)

    Hmotnost
    (kg)
      [bar] Min. [m³/min] Max. [m³/min] [kW] [Ø] Samostatný kompresor Kompresor s Int. sušičem (ID) Samostatný kompresor kompresor s Int. sušičem (ID)
    FRECON 5 PLUS 7,5 0,38 1,03 5,5 G 1/2” 1058 x 650 x 963 - 235 -
    10 0,37 0,83
    13 0,36 0,64
    FRECONS 7 PLUS  7,5 0,42 1,4 7,5 G 1/2” 1058 x 650 x 963 - 273 -
    10 0,43 1,2
    13 0,43 0,95
    FRECON 11 PLUS 7,5 0,77 1,8 11 G 3/4” 1200 x 730 x 1050 - 320 -
    10 0,81 1,61
    13 0,74 1,3
    FRECON 15 PLUS  7,5 0,79 2,85 15 G 3/4” 1200 x 730 x 1050 - 420 -
    10 0,77 2,33
    13 0,99 2,07
    FRECON 18 PLUS  7,5 1,1 3,5 18,5 G 1” 1280 x 860 x 1435 1930 x 872 x 1435 500 690
    10 1 3
    13 1,1 2,6
    FRECON 22 PLUS  7,5 1,3 4,2 22 G 1” 1280 x 860 x 1435 1930 x 872 x 1435 516 690
    10 1,3 3,8
    13 1,2 3
    FRECON 30 PLUS 7,5 1,2 5,3 30 G 1 1/4” 1605 x 1040 x 1755 2137 x 1038 x 1755 819 1005
    10 1,2 4,6
    13 1,2 4
    FRECON 37 PLUS 7,5 1,3 6,8 37 G 1 1/4” 1605 x 1040 x 1755 2170 x 1038 x 1755 870 1074
    10 1,3 5,8
    13 1,3 5
    FRECON 45 PLUS  7,5 1,3 7,6 45 G 1 1/4” 1605 x 1040 x 1755 2170 x 1038 x 1755 945 1169
    10 1,2 6,8
    13 1,2 5,9
    FRECON 55 PLUS 7,5 2,5 9,9 55 G 1 1/2” 2065 x 1200 x 1810 2842 x 1216 x 1810 1524 1830
    10 2,4 8,2
    13 2,6 7,4
    FRECON 75 PLUS 7,5 2,6 12,9 75 G 1 1/2” 2065 x 1200 x 1810 2842 x 1216 x 1810 1647 1885
    10 2,5 10,9
    13 2,5 9,6
    FRECON 90 PLUS  7,5 6,2 16,8 90 G 2” 2525 x 1440 x 2037 3233 x 1425 x 2037 2020 2350
    10 6 14,4
    13 6,2 12,3
    FRECON 110 PLUS 7,5 6,6 20,1 110 G 2”  2525 x 1440 x 2037 3233 x 1425 x 2037 2380 2680
    10 7,1 17,3
    13 7 15
    FRECON 132 PLUS 7,5 6,9 24,3 132 G 2 1/2” 2775 x 1820 x 2000 ** 2555 **
    10 6,8 20,3
    13 9,7 18,1
    FRECON 160 PLUS 7,5 6,8 28,2 160 G 2 1/2” 2775 x 1820 x 2000 ** 2760 **
    10 7,1 24,6
    13 8,5 21,7
    FRECON 200 PLUS 7,5 14 37,5 200 DN 80 3290 x 2285 x 2455 ** 4460 **
    10 13,9 32,3
    13 13,8 28,8
    FRECON 250 PLUS 7,5 13,6 45,2 250 DN 100 3315 x 2285 x 2455 ** 5600 **
    10 13,5 38,5
    13 13,5 33,5
    FRECON 315 PLUS 7,5 13,2 54,1 315 DN 100 3315 x 2285 x 2455 ** 6000 **
    10 13,2 44,3
    13 12,9 38
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
    • ** Na vyžádání Vám jej zašleme.
  • Technické parametry - kompresor na tlakové nádobě 200 a 500 lit
    Model Tlak Výkonnost*

    Příkon

    Motoru

    Výstup

    Tlak.

    Vzduchu

    		 Objem tlakové nádoby

    Rozměry

    [Délka x Šířka x Výška]

    		 Hmotnost
      [bar] Min. [m³/min] Max. [m³/min] [kW] [Ø] [lit.] [mm] [kg]
    FRECON 5 PLUS - 200 7,5 0,38 1,03 5,5 G 1/2” 200 1425 x 650 x 1438 317
    10 0,37 0,83
    13 0,36 0,64
    FRECONS 7 PLUS - 200 7,5 0,42 1,4 7,5 G 1/2” 200 1425 x 650 x 1438 355
    10 0,43 1,2
    13 0,43 0,95
    FRECON 11 PLUS -500 7,5 0,77 1,8 11 G 3/4” 500 1940 x 730 x 1708 483
    10 0,81 1,61
    13 0,74 1,3 523
    FRECON 15 PLUS - 500 7,5 0,79 2,85 15 G 3/4” 500 1940 x 730 x 1708 575
    10 0,77 2,33
    13 0,99 2,07 605
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • Technické parametry - kompresor na tlakové nádobě a sušiči
    Model Tlak Výkonnost*

    Příkon

    Motoru

    Výstup

    Tlak.

    Vzduchu

    		 Objem tlakové nádoby

    Rozměry

    [Délka x Šířka x Výška]

    		 Hmotnost
      [bar] Min. [m³/min] Max. [m³/min] [kW] [Ø] [lit.] [mm] [kg]
    FRECON 5 PLUS - COMPACT 7,5 0,38 1,03 5,5 G 1/2” 250 1828 x 650 x 1438 366
    10 0,37 0,83
    13 0,36 0,64
    FRECONS 7 PLUS - COMPACT 7,5 0,42 1,4 7,5 G 1/2” 250 1820 x 650 x 1438 436
    10 0,43 1,2
    13 0,43 0,95
    FRECON 11 PLUS - COMPACT 7,5 0,77 1,8 11 G 3/4” 500 1911 x 730 x 1708 533
    10 0,81 1,61
    13 0,74 1,3 590
    FRECON 15 PLUS - COMPACT 7,5 0,79 2,85 15 G 3/4” 500 1911 x 730 x 1708 638
    10 0,77 2,33
    13 0,99 2,07 658
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
