Šroubové kompresory - řada FRECON PLUS PM

frecon-plus-pm_1

Šroubové kompresory - řada FRECON PLUS PM

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ OLEJEM MAZANÉ KOMPRESORY

  • Výkonnost: 0,25-14,58 m³/min
  • Tlak max.: 7,5-8,5-10-13 bar
  • Elektromotor: 5-75 kW

Kompaktní kompresory nové generace vybavené motory nejvyšší účinnosti třídy IE5 s vnitřními permanentními magnety (IMP) maximalizují úsporu energie a minimalizují celkové vlastní náklady.

Kompresory z nové řady FRECON PLUS PM jsou vyráběny ve verzích:

  • samostatný kompresor
  • kompresor s integrovaným sušičem (ozn. ID)
  • kompresor na tlakové nádobě 250 resp. 2x270 litrů
  • kompaktní jednotka kompresoru s integrovaným sušičem na tlakové nádobě (vzdušníku) 250 resp. 2x270 litrů.

Přečtěte si více

charakteristika

  • Elektromotor IPM třídy IE5 s vysokou účinností
  • Nízká hlučnost v chodu.
  • Soft start s pohonem proměnnými otáčkami
  • Kompresor s tlakovou nádobou a sušičem (až do 22 kW)
  • Integrovaný sušič a možnost rekuperace tepla pro verze od 18kW

VÝHODY

  • Stroje této třídy jsou zaměřeny na minimální zastavěnou plochu.
  • Úspora energie až 55%.*
  • Pracuje při konstantní hodnotě výstupního tlaku.
  • Nabízí široký rozsah provozního tlaku (5-13) barů.**
  • Zajišťuje efektivní a energeticky účinnou výrobu stlačeného vzduchu i v případě velmi proměnlivých požadavků na stlačený vzduch.
  • Soft start prodlužuje životnost komponentů.
  • Má ochranu proti nepříznivým efektům proudových špiček.
  • *  Porovnáváno s kompresory bez měniče pro aplikace s proměnlivými požadavky.
  • ** Na vyžádání lze vyrobit kompresor dle Vašich potřeb.

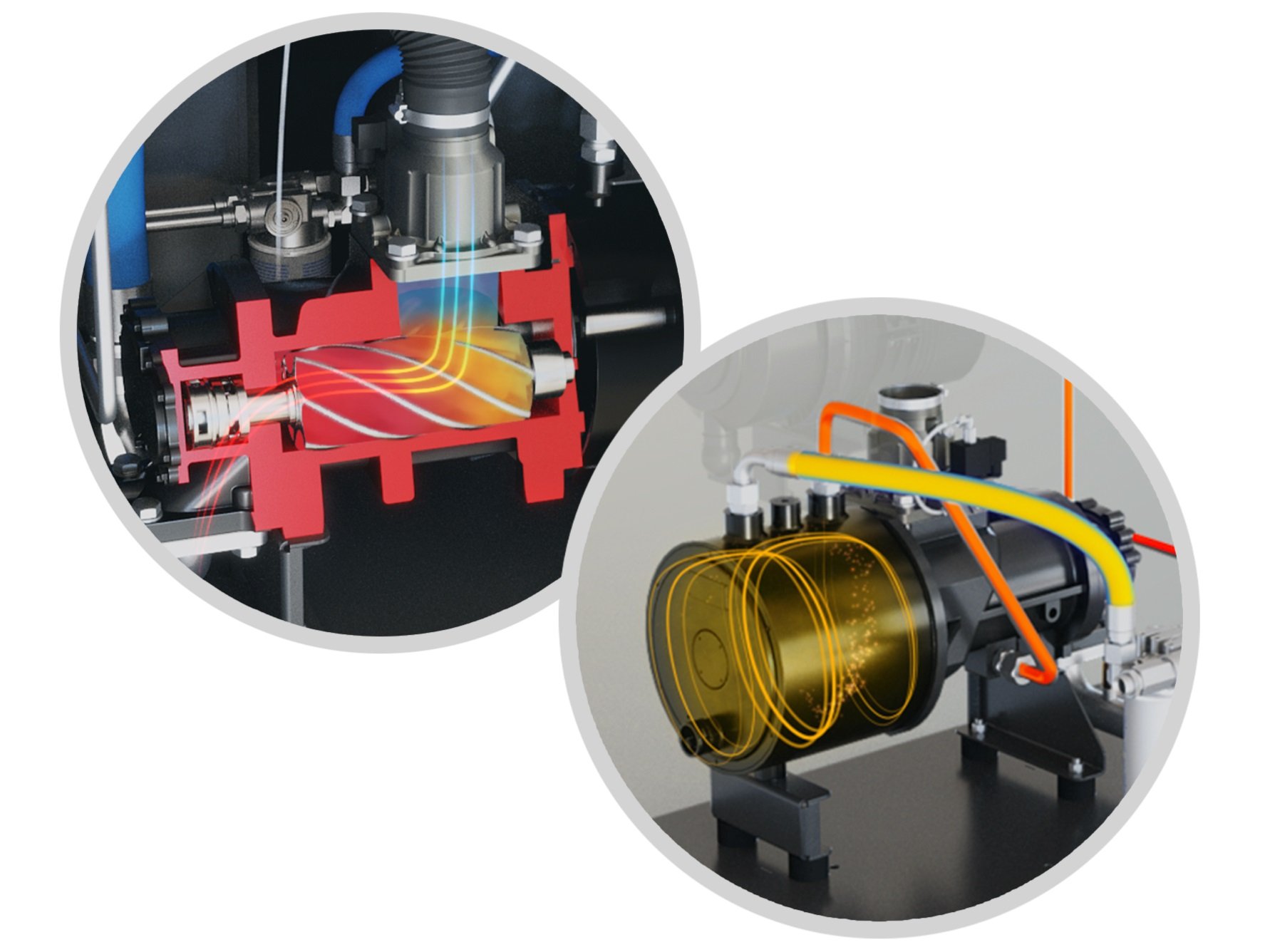

  • Šroubový blok a Elektromotor
    Elektrický motor

    Šroubový blok

    • Nulové přenosové ztráty díky kompaktnímu přímému přenosu energie.
    • Vysoký výkon i při nízkých otáčkách.
    • Nové profily rotoru snižují vzduchové ztráty.
    • Nová generace ložisek se zvýšeným zatížením.
    • Nízké otáčky rotoru prodlužují životnost.

    Elektromotor

    • Energeticky účinný elektromotor IE5 Ultra Premium s vnitřním permanentním magnetem (IPM)
    • Kompaktní konstrukce
    • Nízká hlučnost
    • Izolace třídy F
    • Optimální chlazení oleje při všech otáčkách pro vysokou účinnost
    • Ložiska motoru mazaná bez použití plastického maziva
  • Možnosti rekuperace tepla

    Možnosti rekuperace tepla pro ještě větší úspory

    V kompresoru se při stlačování vzduchu uvolňuje velké množství tepla. Velké množství tepla se získává zpět pomocí vhodného výměníku olej/voda umístěného na výstupu z olejové nádrže kompresoru. Horkou vodu získanou rekuperací tepla lze využít v mnoha oblastech zařízení. Směrováním horkého vzduchu vycházejícího z kompresoru lze vytápět místnost, když je potřeba topit, nebo pomocí termostatické regulace odvézt horký vzduch ven podle sezónních změn. Tímto způsobem se dosáhne úspor z topného systému a zemního plynu. Až 80% z celkové spotřeby energie kompresoru lze získat zpět.

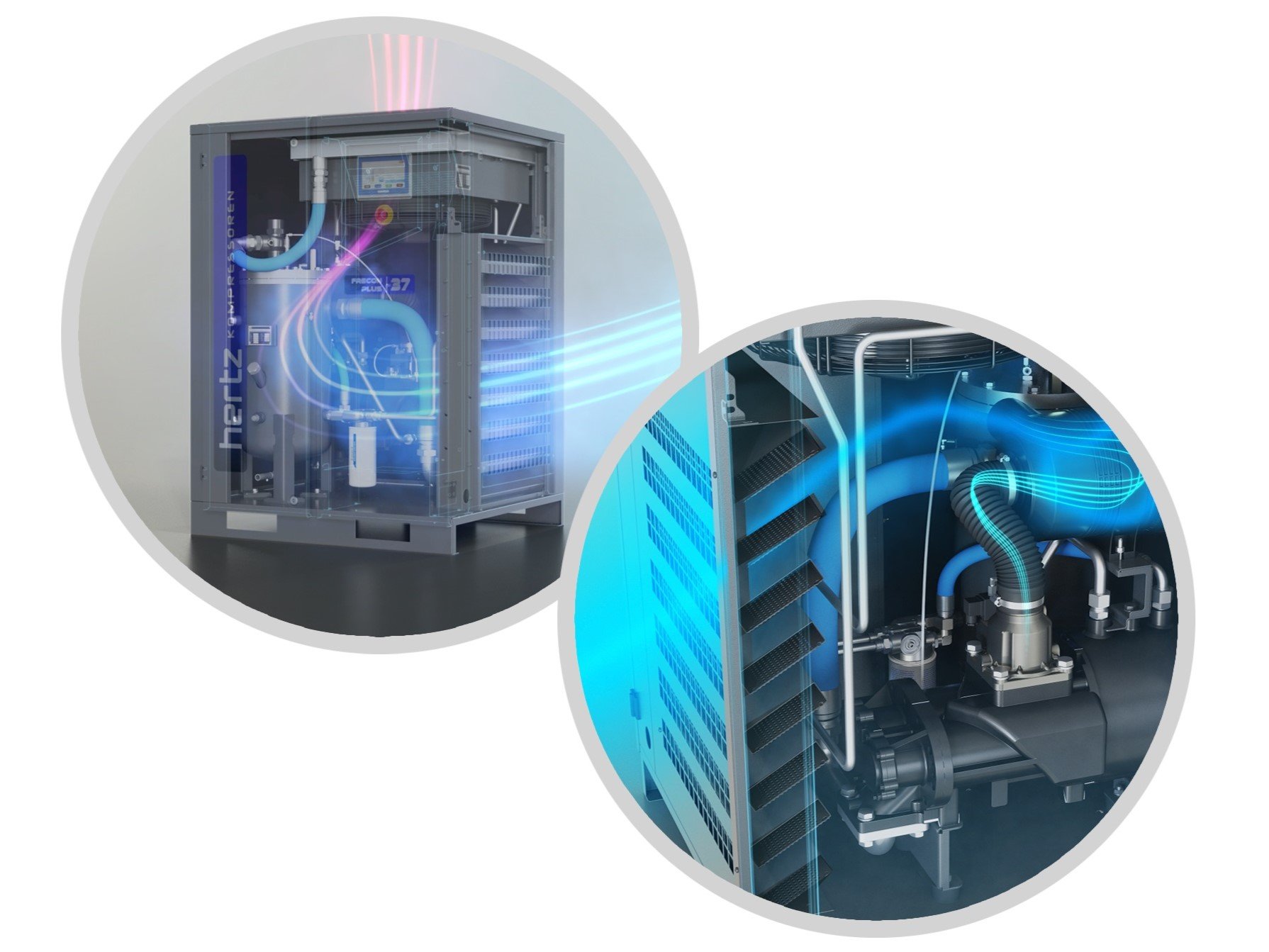

  • Sací systém a Vzduchový filtr

    Sací systém

    • Cirkulace vzduchu v kabině s podtlakovou kabinou a utěsněnou konstrukcí krytu.
    • Na vstupu je nasáván neoteplený vzduch, protože odvod horkého vzduchu je daleko od saní.
    • Nasávací klapky snižují hlučnost. (Frecon Plus ᵖᵐ 11-37)

    vzduchový filtr

    • 99,9% účinnost při separaci částic až do velikosti 3 mikronů.
    • Nízká tlaková ztráta (pokles počátečního tlaku <3mbar)
    • Jednoduchý servis
    • Dlouhá provozní životnost
    Olejový filtr

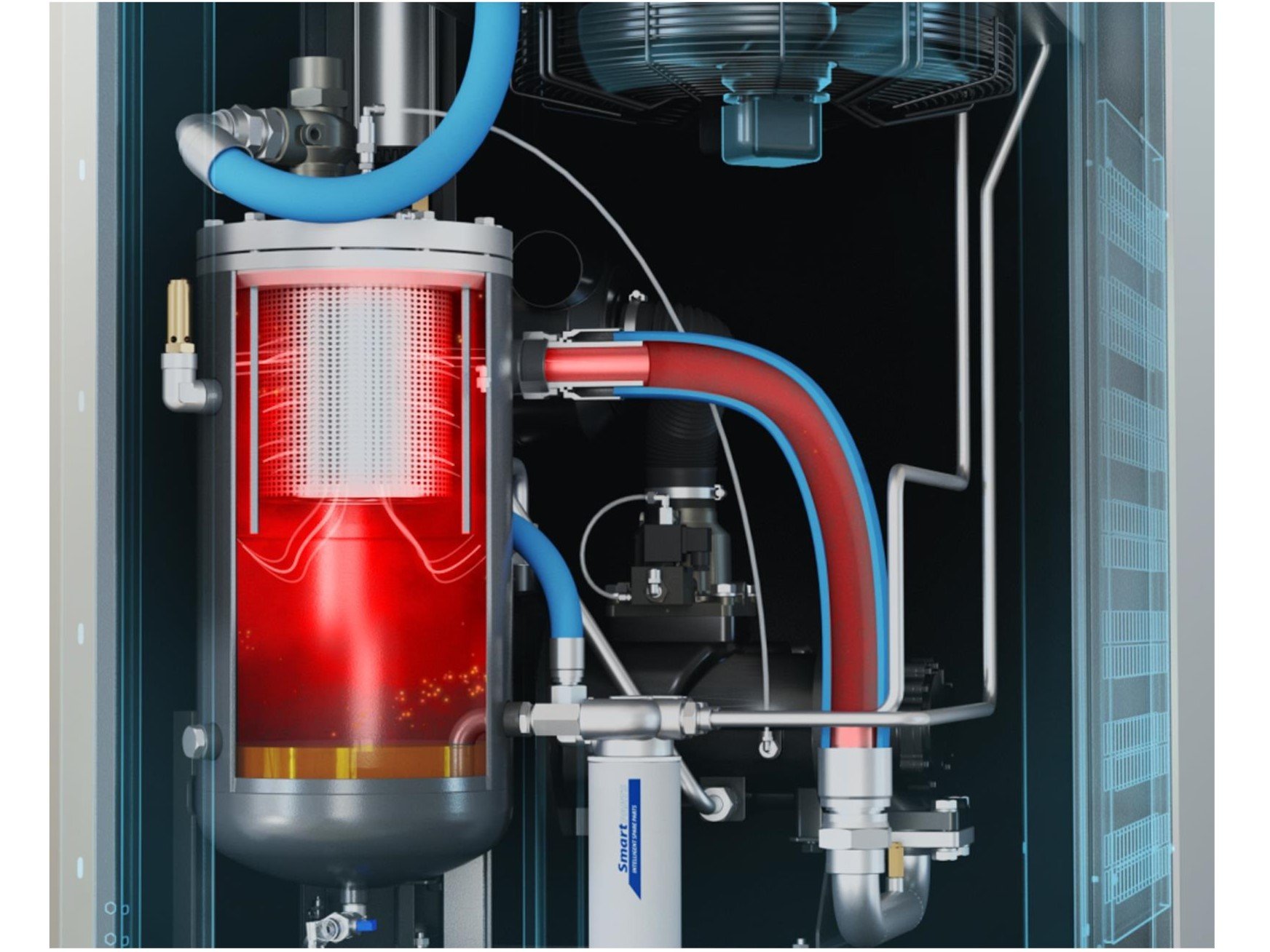

  • Separátor vzduchu a oleje
    Vzduchový filtr
    • Účinné separační prvky udržují nízké množství oleje ve výstupním vzduchu (1-3 mg/m³) pro vysoce kvalitní stlačený vzduch.
    • Konstrukce separátoru typu spin-on nebo ponorného typu v závislosti na produktové řadě.
    • Snadno odnímatelný separátor typu spin-on. (Frecon Plus ᵖᵐ 5-22)
    • Vysoce účinný ponorný odlučovač s dlouhou životností. (Frecon Plus ᵖᵐ 30-75)

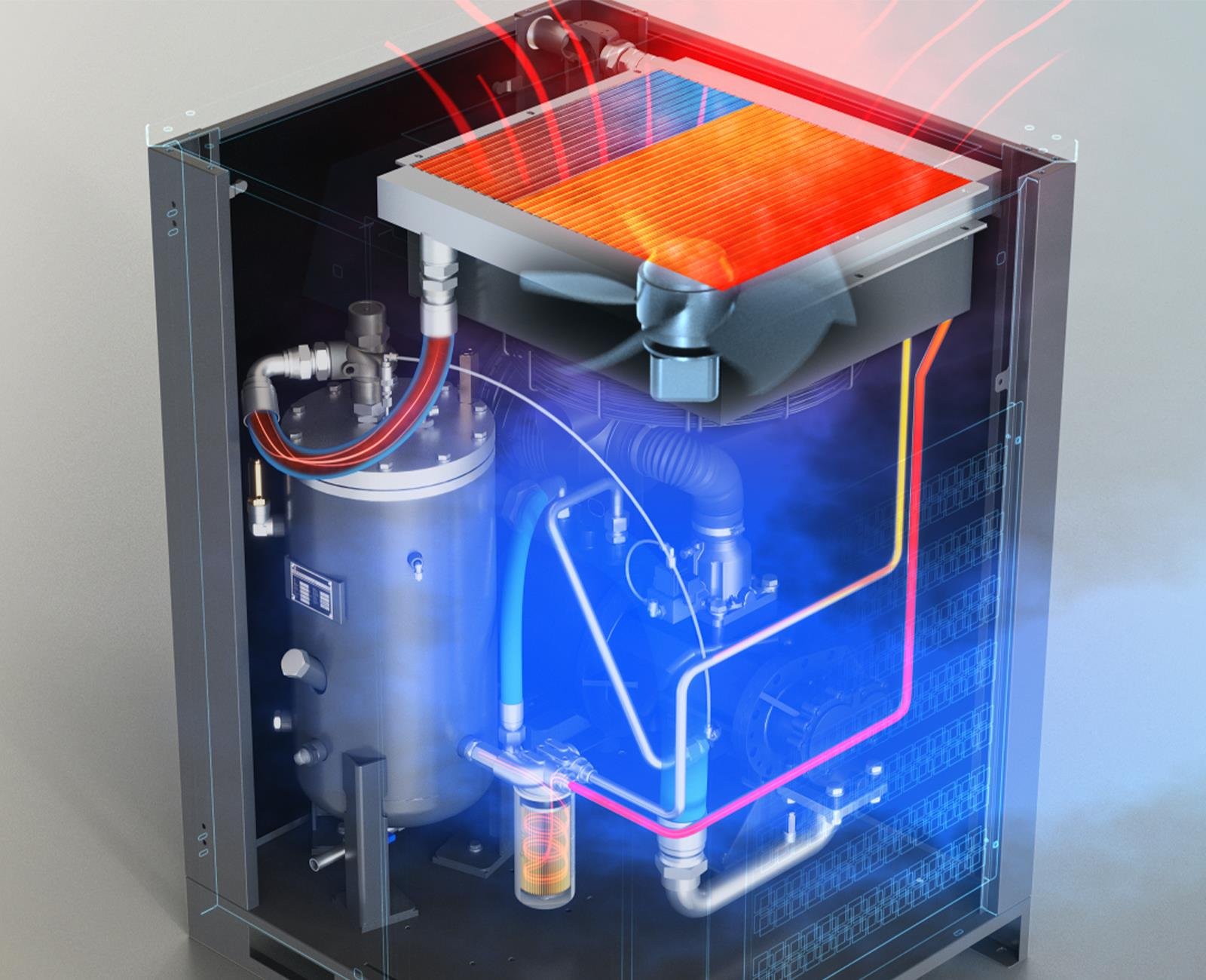

  • Systém chlazení
    • Teplotně řízený axiální ventilátor (Frecon Plus ᵖᵐ 5-15).
    • Optimální pracovní teplotu zajišťují ventilátory řízený měničem a zároveň poskytují dodatečnou energetickou účinnost. (Frecon Plus ᵖᵐ 18-75)
    Chladící systém

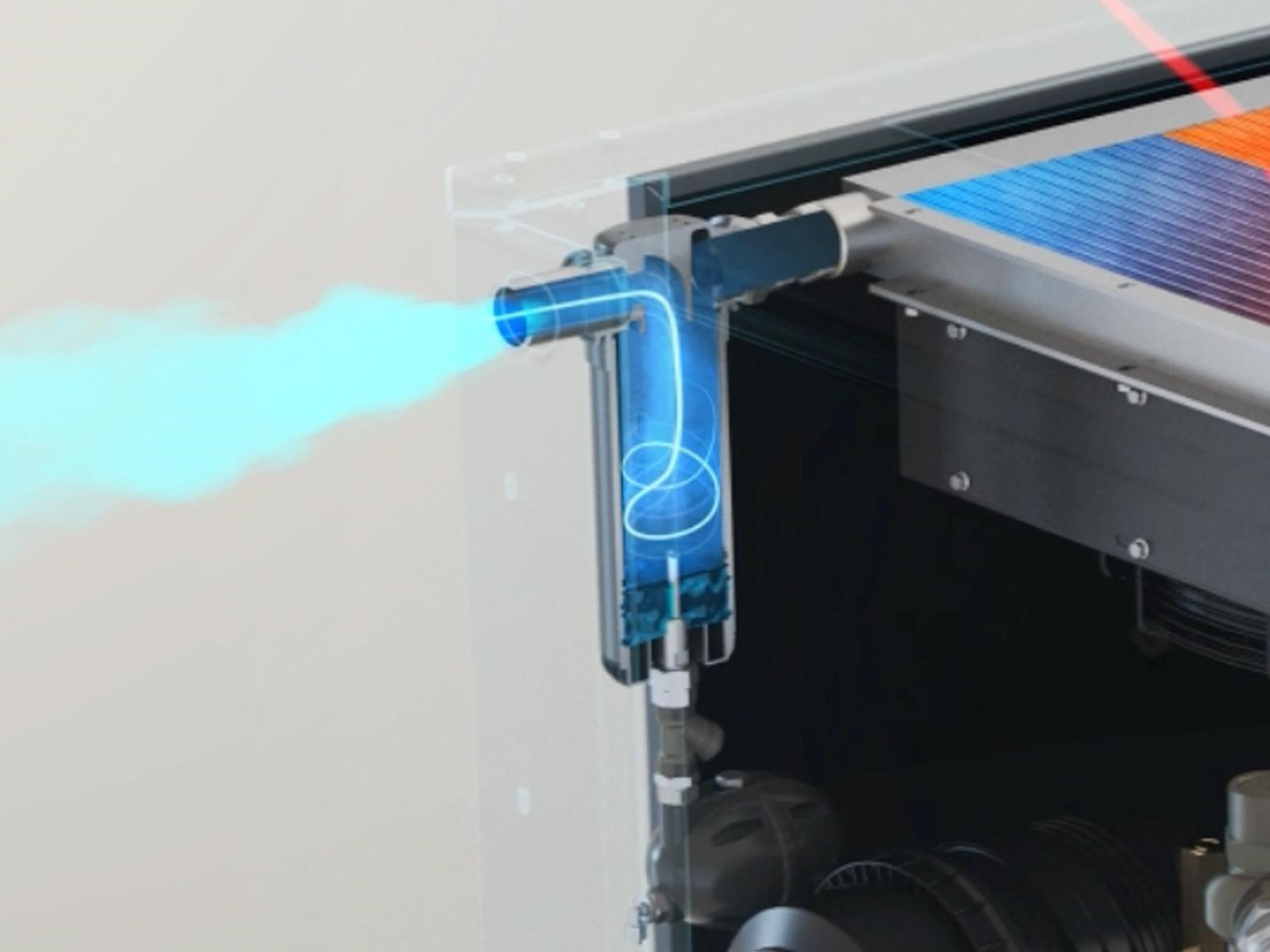

  • Separátor vody



    • Separační výkon je >99% i ve velmi horkých a vlhkých podmínkách.
    • Kompaktní, integrovaný a jedinečná konstrukce. (Frecon Plus ᵖᵐ 18-75)
    • Vysoká energetická účinnost s minimální tlakovou ztrátou (Frecon Plus ᵖᵐ 18-75)

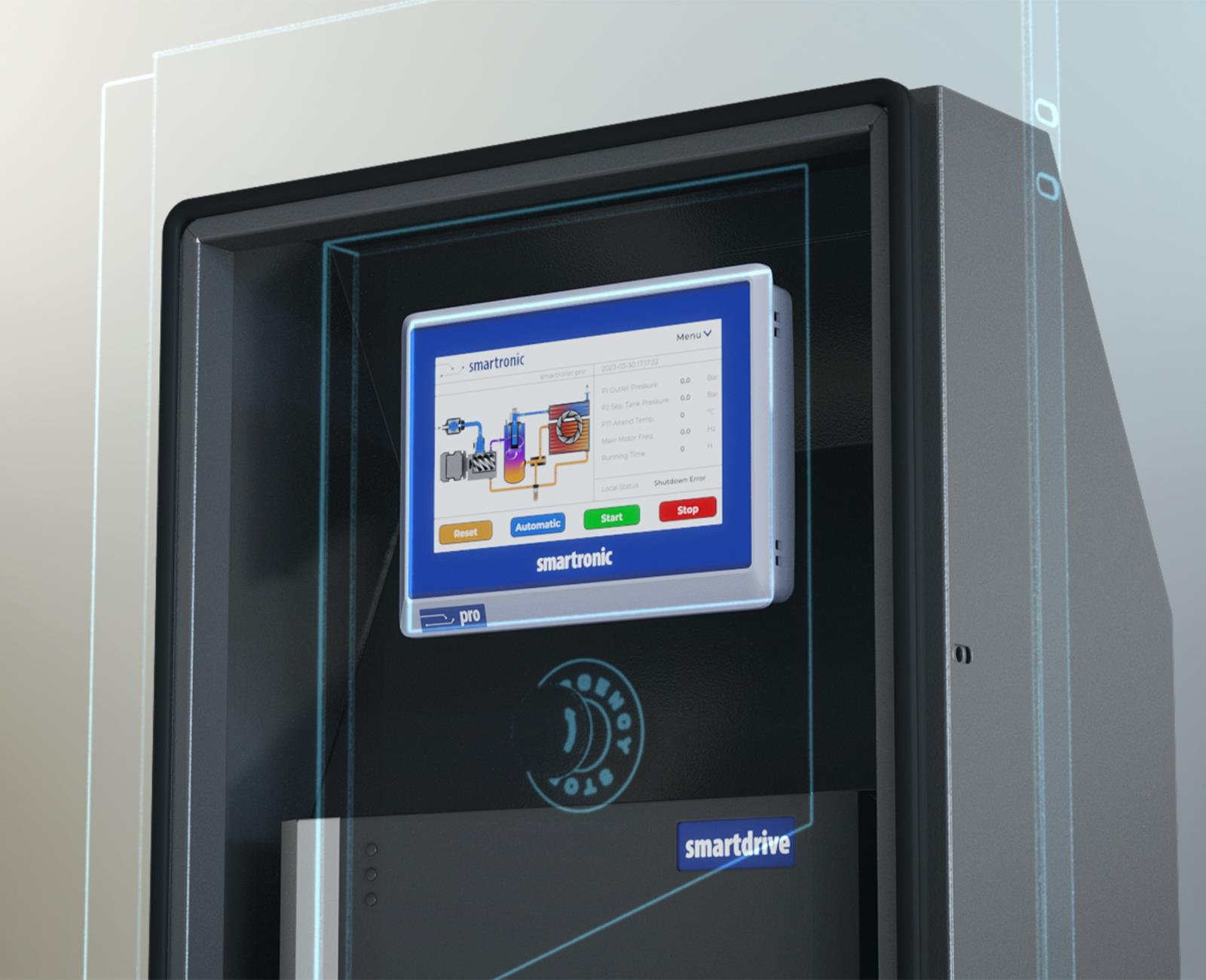

  • Řídící jednotka
    • Uživatelsky přívětivé rozhraní se 7" displejem LED.
    • Skupinový provoz až čtyř kompresorů.
    • Možnost výběru kompresoru Master/Slave.
    • Možnost připojení k systému DCS zákazníka prostřednictvím ModbusTCP.
    • Kompaktní konstrukce s integrovaným ovladačem a řídící jednotkou.
    • Týdenní plánovač pro spuštění/zastavení stroje ve 2 různých časových intervalech lze individuálně nastavit pro každý den v týdnu.
    • Funkce Dual PID umožňuje současný běh PID pro teplotu a tlak.
    • PID tlaku zajišťuje energeticky úsporný provoz udržováním tlaku na požadované úrovni.
    • PID teploty řídí otáčky ventilátoru tak, aby byla udržována co nejnižší provozní teplota šroubového bloku.
    • Všechny údaje o řízení měniče a kompresoru jsou spravovány z jediného místa.
    • Schopnost určit časy souběžného stárnutí systému pomocí volitelných parametrů.
    • Zabudovaný fázový senzor.
  • 100% spolehlivost

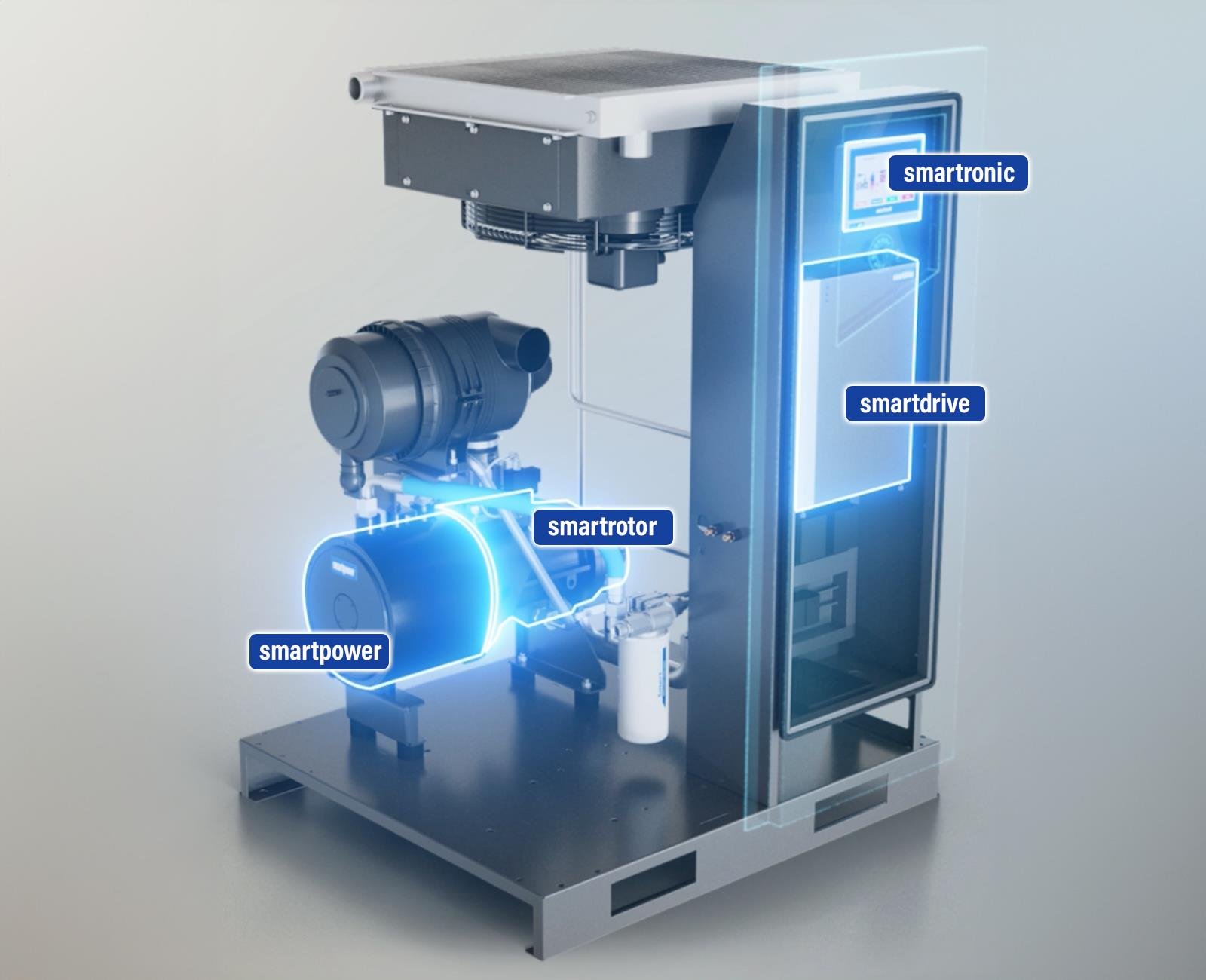

    • smartrotor - Dlouhá doba provozu při nízkých otáčkách rotoru díky speciálním konstrukčním profilům SmartRotor
    • smartpower - Vysoký výkon s kompaktními rozměry a nízkou hlučností díky technologii IPM motoru SmartPower
    • smartronic - Řízení měniče a všech údajů o kompresoru z jednoho bodu pomocí řídicí jednotky Smartronic
    • smartdrive - Efektivní provoz s regulací konstantního tlaku zajišťující proměnné otáčky s měničem SmartDrive
  • technické parametry - kompresor (verze id - vč. int. sušiče)
    Model Tlak max. Výkonnost*

    Příkon

    motoru

    Výstup

    Tlak.

    Vzduchu

    Rozměry

    [Délka x Šířka x Výška] (mm)

    Hmotnost

    (kg)

    		 Hlučnost
      [bar] min. [m³/min] max. [m³/min] [kW] [Ø] Samostatný kompresor Kompresor s Int. sušičem (ID) Samostatný kompresor Kompresor s Int. sušičem (ID) [dB (A)]
    FRECON PLUS PM 5 7,5 0,27 0,91 5,5 G1/2" 755x630x1100 - 153 - 63
    8,5 0,28 0,83
    10 0,25 0,71
    13 0,25 0,53
    FRECON PLUS PM 7 7,5 0,32 1,24 7,5 G1/2" 755x630x1100 - 153 - 64
    8,5 0,31 1,13
    10 0,27 1,00
    13 0,42 0,74
    FRECON PLUS PM 11 7,5 0,58 2,01 11 G3/4" 835x730x1200 - 210 - 69
    8,5 0,56 1,89
    10 0,54 1,69
    13 0,51 1,13
    FRECON PLUS PM 15 7,5 0,75 2,50 15 G3/4" 835x730x1200 - 236 - 69
    8,5 0,73 2,30
    10 0,60 1,94
    13 0,59 1,36
    FRECON PLUS PM 18 7,5 0,81 3,40 18,5 G1" 870x905x1400 - 350 - 64
    8,5 0,77 3,20
    10 0,72 2,83
    13 0,66 2,39
    FRECON PLUS PM 22 7,5 1,08 3,90 22 G1" 870x905x1400 - 338 - 68
    8,5 0,97 3,66
    10 0,99 3,26
    13 0,92 2,65
    FRECON PLUS PM 30 7,5 1,36 5,61 30 G1 1/2" 1030x935x1400 1550x935x1400 468 615 70
    8,5 1,32 5,20
    10 1,32 4,73
    13 1,20 3,87
    FRECON PLUS PM 37 7,5 1,84 6,64 37 G1 1/2" 1030x935x1400 1550x935x1400 475 696 73
    8,5 1,71 6,27
    10 1,51 5,55
    13 1,31 4,54
    FRECON PLUS PM 45 7,5 1,42 8,43 45 G1 1/2" 1300x1095x1600 ** 774 ** 73
    8,5 1,41 7,93
    10 1,37 7,22
    FRECON PLUS PM 55 7,5 2,50 10,42 55 G1 1/2" 1300x1095x1600 ** 860 ** 74
    8,5 2,44 9,65
    10 2,42 8,76
    FRECON PLUS PM 75 7,5 3,42 14,58 75 G2" 1400x1295x1700 ** 772 ** 75
    8,5 3,31 13,92
    10 3,25 12,76
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
    • ** Na vyžádání Vám je zašleme.
  • technické parametry - kompresor na tlakové nádobě 250 a 2x270 lit
    Model Tlak max. Výkonnost*

    Příkon

    motoru

    Výstup

    Tlak.

    Vzduchu

    Rozměry

    [Délka x Šířka x Výška]

    Hmotnost

    Objem

    tlakové

    nádoby

    		 Hlučnost
      [bar] min. [m³/min] max. [m³/min] [kW] [Ø]  [mm] [kg] [lit.] [dB (A)]
    FRECON PLUS PM 5 - 250 7,5 0,27 0,91 5,5 G1/2" 1830x680x1600 270 250 63
    8,5 0,28 0,83
    10 0,25 0,71
    13 0,25 0,53
    FRECON PLUS PM 7 - 250 7,5 0,32 1,24 7,5 G1/2" 1830x680x1600 270 250 64
    8,5 0,31 1,13
    10 0,27 1,00
    13 0,42 0,74
    FRECON PLUS PM 11 - 250 7,5 0,58 2,01 11 G3/4" 1870x730x1700 328 250 69
    8,5 0,56 1,89
    10 0,54 1,69
    13 0,51 1,13
    FRECON PLUS PM 15 - 250 7,5 0,75 2,50 15 G3/4" 1870x730x1700 354 250 69
    8,5 0,73 2,30
    10 0,60 1,94
    13 0,59 1,36
    FRECON PLUS PM 18 - 2X270 7,5 0,81 3,40 18,5 G1" 2100x1225x1950 678 2X270 64
    8,5 0,77 3,20
    10 0,72 2,83
    13 0,66 2,39
    FRECON PLUS PM 22 - 2X270 7,5 1,08 3,90 22 G1" 2100x1225x1950 660 2X270 68
    8,5 0,97 3,66
    10 0,99 3,26
    13 0,92 2,65
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
  • technické parametry - kompresor na tlakové nádobě vč. sušiče
    Model Tlak max. Výkonnost*

    Příkon

    motoru

    Výstup

    Tlak.

    Vzduchu

    Rozměry

    [Délka x Šířka x Výška]

    Hmotnost

    Objem

    tlakové

    nádoby

    		 Hlučnost
      [bar] min. [m³/min] max. [m³/min] [kW] [Ø] [mm] [kg] [lit.] [dB (A)]
    FRECON PLUS PM 5 - COMPACT 7,5 0,27 0,91 5,5 G1/2" 1870x680x1600 316 250 63
    8,5 0,28 0,83
    10 0,25 0,71
    13 0,25 0,53
    FRECON PLUS PM 7 - COMPACT 7,5 0,32 1,24 7,5 G1/2" 1870x680x1600 335 250 64
    8,5 0,31 1,13
    10 0,27 1,00
    13 0,42 0,74
    FRECON PLUS PM 11 - COMPACT 7,5 0,58 2,01 11 G3/4" 1870x730x1700 394 250 69
    8,5 0,56 1,89
    10 0,54 1,69
    13 0,51 1,13
    FRECON PLUS PM 15 - COMPACT 7,5 0,75 2,50 15 G3/4" 1870x730x1700 423 250 69
    8,5 0,73 2,30
    10 0,60 1,94
    13 0,59 1,36
    FRECON PLUS PM 18 - COMPACT 7,5 0,81 3,40 18,5 G1" 2150x1225x1950 766 2X270 64
    8,5 0,77 3,20
    10 0,72 2,83
    13 0,66 2,39
    FRECON PLUS PM 22 - COMPACT 7,5 1,08 3,90 22 G1" 2150x1225x1950 759 2X270 68
    8,5 0,97 3,66
    10 0,99 3,26
    13 0,92 2,65
    • Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
    • Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
    • * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
