ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ OLEJEM MAZANÉ KOMPRESORY
- Výkonnost. 0,55-2,31 m³/min
- Tlak max.: 20 bar
- Elektromotor: 11-22 kW
Vysoce výkonné kompresory HSC-20bar jsou ideálním řešením pro laserové řezací stroje a pro důlní průmysl.

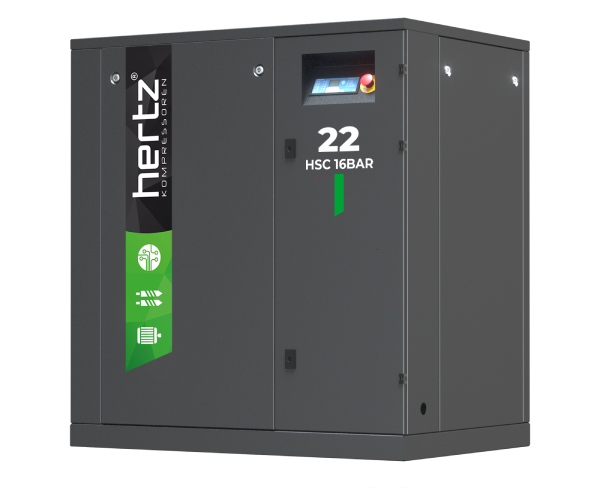

Šroubové kompresory - řada HSC-20bar
charakteristika
- Vysoce kvalitní šroubový blok a motor
- Elektronické ovládání
- Snadná instalace a rychlá realizace díky kompaktní konstrukci
Výhody
- Ke zvýšení tlaku není potřeba posilovací kompresor.
- Ekonomická a servisně nenáročná konstrukce minimalizuje prostoje a snižuje náklady na údržbu.
-

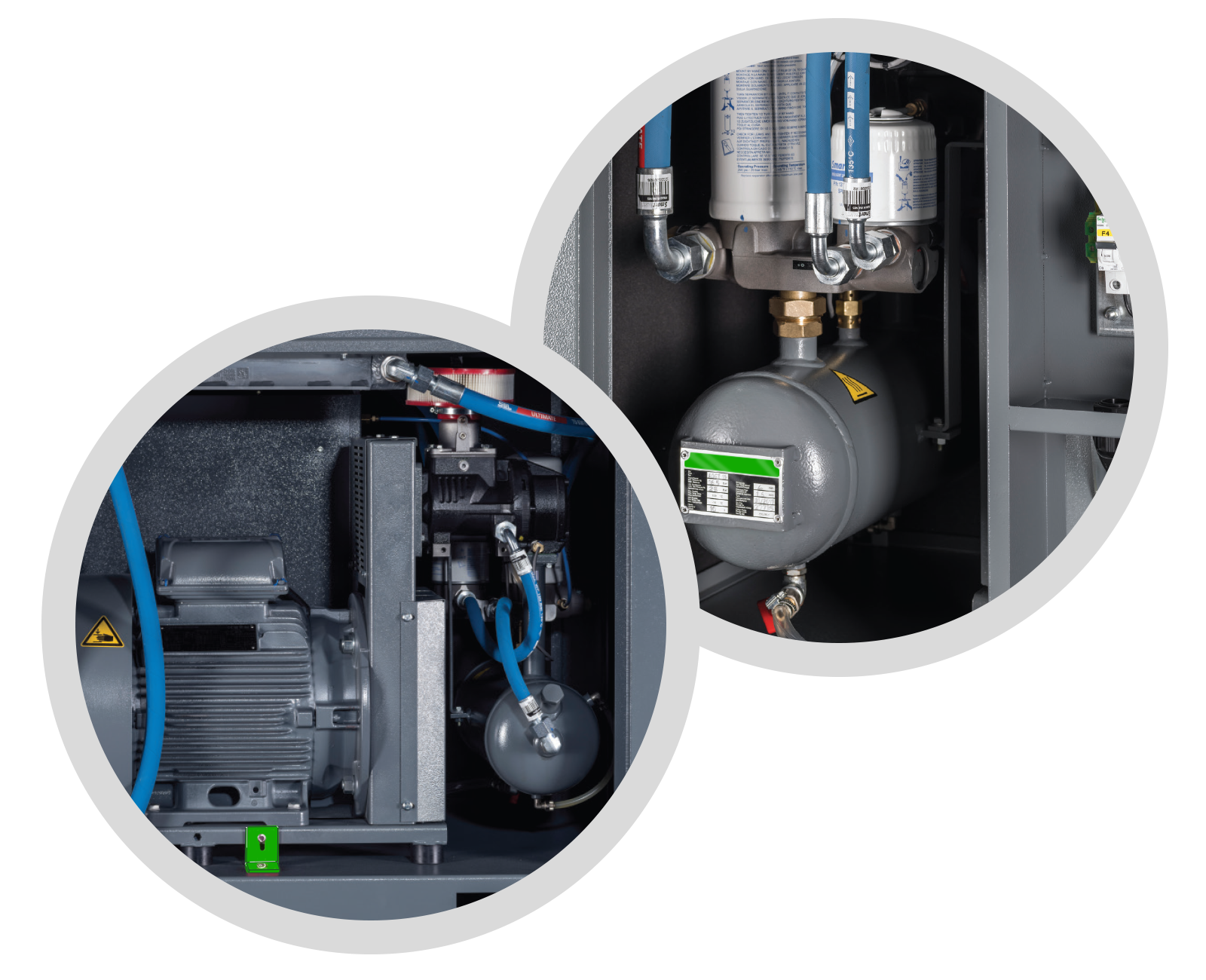

Motor a hnací systém
- Elektromotory třídy účinnosti IE4 Ultra Premium
- Startér motoru hvězda/trojúhelník
- Systém pohonu řemenovým převodem
- Snadno použitelný napínák řemene a pouzdro řemenice pro snadnou údržbu
-
Šroubový blok
- Odolný šroubový blok zajišťuje vysokou kapacitu vzduchu a je speciálně vybrán pro každý model s ohledem na jeho kapacitu.
- Nové profily rotoru pro snížení ztrátové produkce vzduchu a nižší nároky na točivý moment
- Konstrukce ložisek nové generace pro lepší nosnost
-
Řídicí jednotka
- Bez potřeby externího hlavního ovladače, možnost synchronizované práce s Master/Slave až pro dva kompresory
- Interní komunikace ModBus
- Uživatelsky přívětivé rozhraní na obrazovce
- Protokol alarmů zaznamenává posledních 20 alarmů
-
Technické parametry
Model Tlak max. Výkonnost* Příkon
Motoru
Výstup
Tlak.
Vzduchu
Rozměry
[Délka x Šířka x Výška]
Hmotnost [bar] [m³/min] [kW] [Ø] [mm] [kg] HSC 11 (20 bar) 14,5 0,99 11 G 3/4” 732x962x1200 295 16 0,79 20 0,55 HSC 15 (20 bar) 14,5 1,48 15 G 3/4” 732x962x1200 315 16 1,38 20 1,02 HSC 18 (20 bar) 14,5 1,76 18,5 G 3/4” 948x1039x1462 425 16 1,63 20 1,17 HSC 22 (20 bar) 14,5 2,31 22 G 3/4” 948x1039x1462 465 16 2,15 20 1,66 - Výkonové jednotky jsou měřeny v referenčních podmínkách, absolutní tlak vzduchu 1 bar, relativní vlhkost vzduchu 0% a teplota vzduchu na vstupu 20°C, nastavená teplota termostatického ventilu 71°C a použití oleje Smartoil.
- Společnost HERTZ KOMPRESSOREN si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění.
- * Vztahuje se na dodávku vzduchu měřenou podle normy ISO 1217:2009, příloha E.
-
