Šroubové kompresory - řada SCB-ECB

ROTAČNÍ ŠROUBOVÉ VZDUCHOVÉ OLEJEM MAZANÉ KOMPRESORY

  • Výkonnost: 0,21-2,24 m³/min
  • Tlak max.: 8-10 bar
  • Elektromotor: 3-15 kW
  • Vzdušník: 270-500 lit.

Jednotky stlačeného vzduchu IES dodávají nepřetržitý a spolehlivý tok stlačeného vzduchu přímo do místa použití, aniž by vyžadovaly vyhrazenou místnost. Řada SCB-ECB, vyrobená podle vysokých standardů kvality, používá komponenty předních společností na trhu, což zajišťuje spolehlivost a sledovatelnost. Obě řady jsou vybaveny řemenovým pohonem, dále pak řada SCB má pevnou regulaci otáček a řada ECB nabízí plynulou regulaci otáček frekvenčním měničem.

Kompresory řady SCB-ECB jsou vyráběny ve verzích:

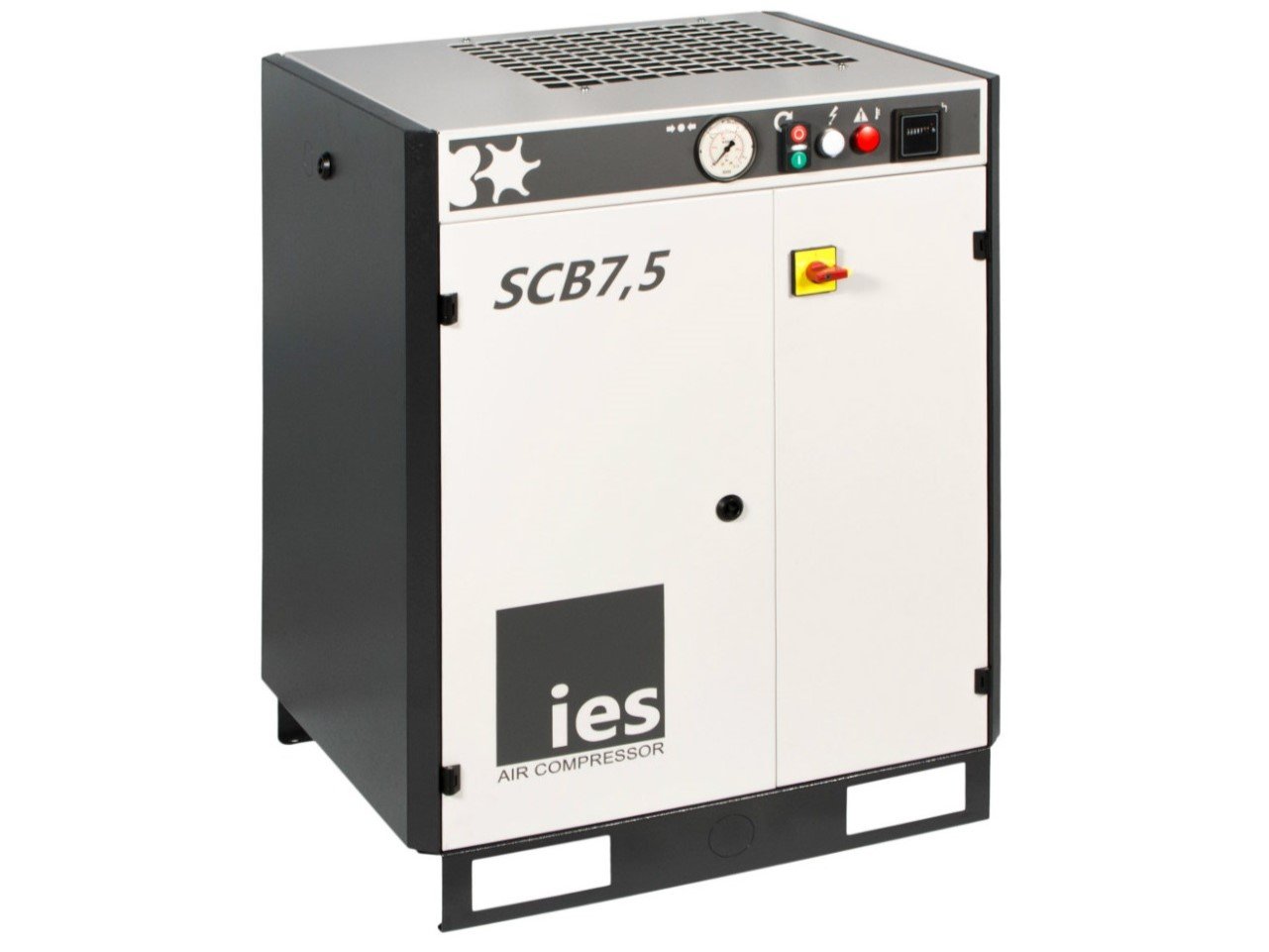

  • samostatný kompresor
  • kompresor s integrovaným sušičem (ozn. D)

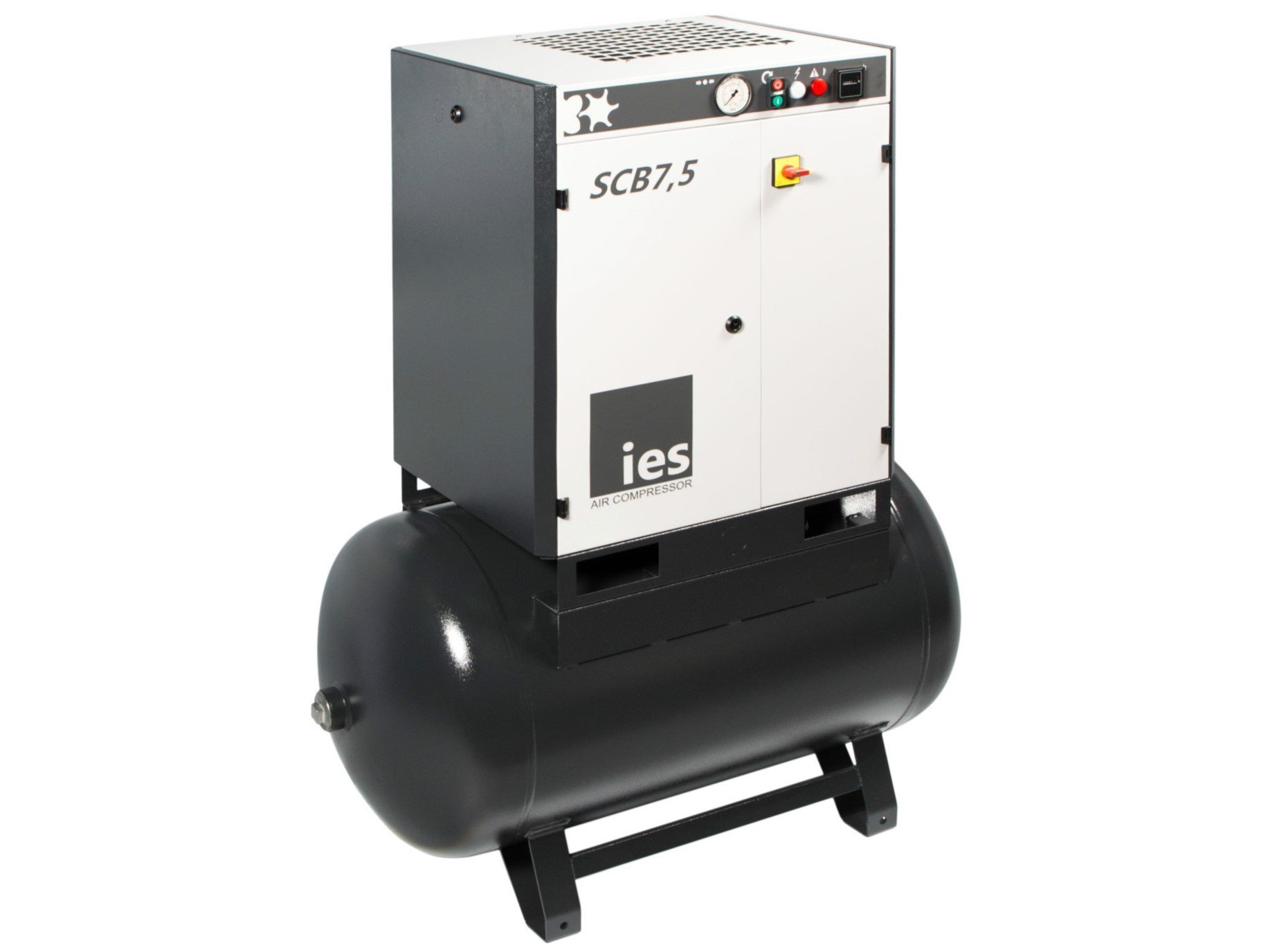

  • kompresor na tlakové nádobě 270 resp. 500 litrů

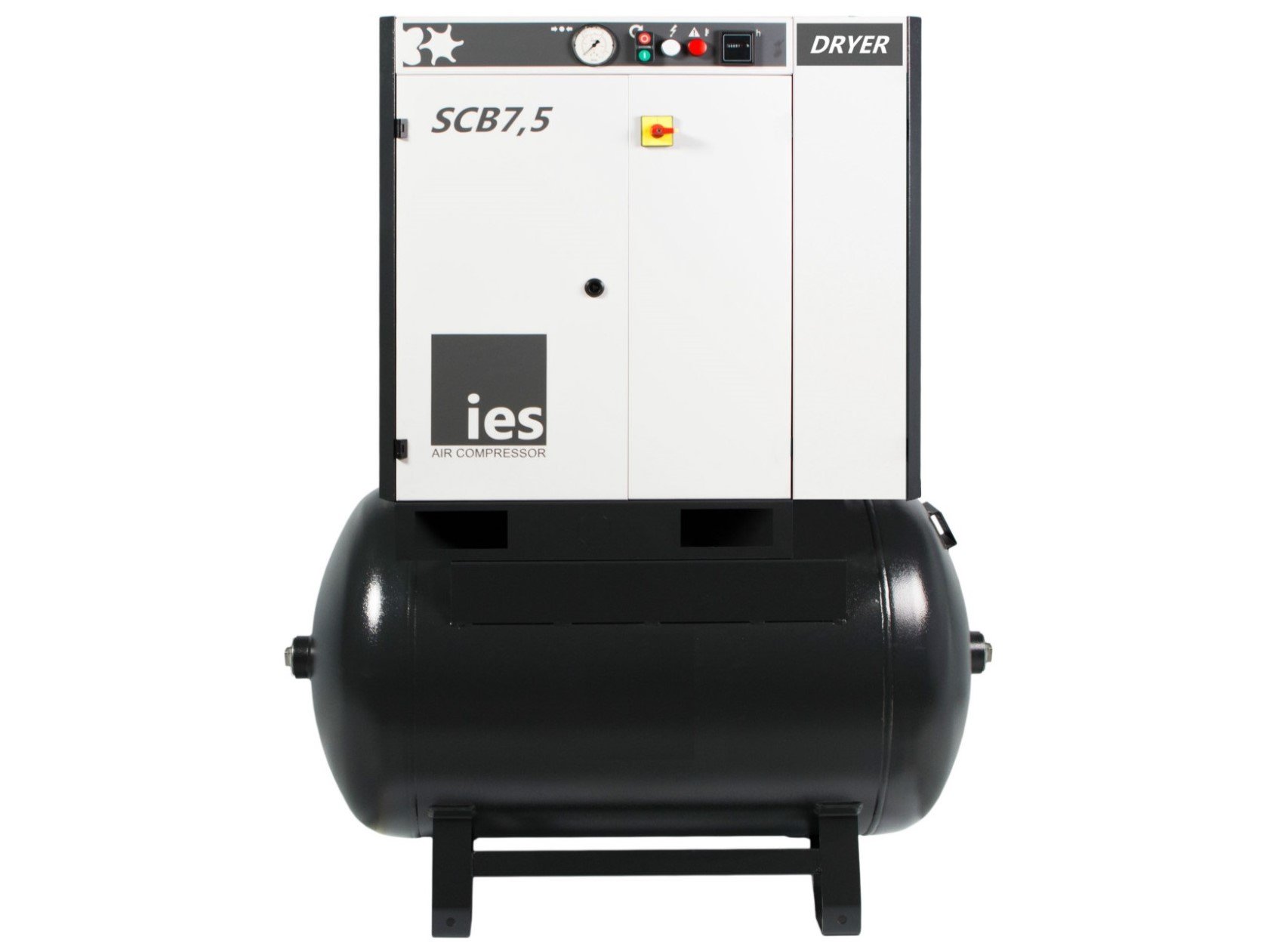

  • kompaktní jednotka kompresoru s integrovaným sušičem (ozn. D) na tlakové nádobě (vzdušníku) 270 resp. 500 litrů.

Přečtěte si více

Charakteristika

  • Použití účinného radiálního ventilátoru a vhodných akustických technických řešení umožňuje snížit úroveň hluku.
  • Nová koncepce "Boost Cooling" je další integrovaný systém ventilace motoru, který je schopen odolávat extrémním podmínkám prostředí.
  • Maximálně snadná obsluha díky systému "Full Access", který umožňuje úplný a snadný přístup ke všem vnitřním komponentům, významně usnadňuje činnost pracovníkům údržby.
  • 2240 l/min, vysušeného a akumulovaného ve vzdušníku o ploše pouhých 0,72m², to je významná úspora při optimálním využití pracovních ploch uživatele.
  • Až dva tisíce dvě stě čtyřicet litrů vzduchu za minutu, vysušeného a akumulovaného ve
    vzdušníku o ploše pouhých 0,72 m², to je významná úspora  p ři optimálním využití pracovních ploch uživatele.
  • Jednoduchá konstrukce

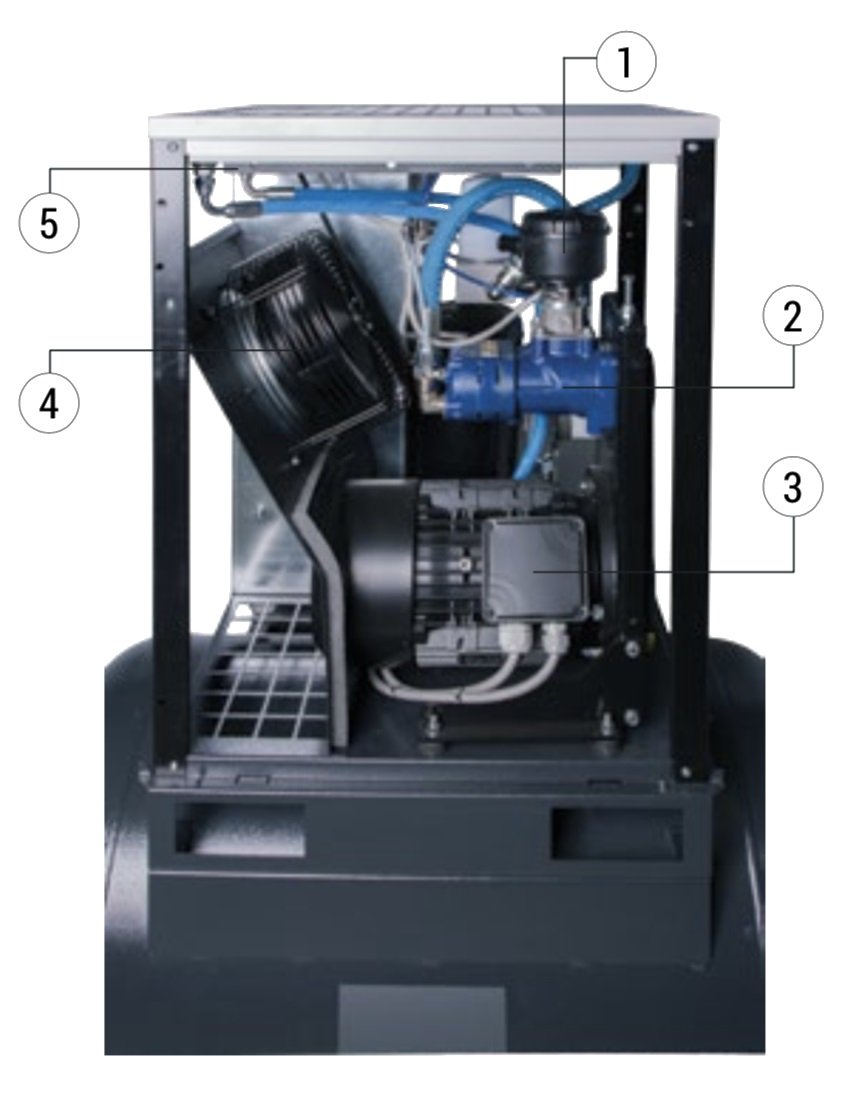

    Blok šroubů
    Blok šroubů



    1. Sací filtr dokáže odstranit i ty nejmenší částice prachu, jeho velký povrch zajišťuje dlouhou životnost a minimální tlakové ztráty.
    2. Šroubová olejem mazaná jednostupňová kompresorová jednotka konstruovaná pro maximální účinnost a vynikající spolehlivost.
    3. Vysoce účinný elektromotor třídy IE3 s krytím IP55 a izolací třídy F , zaručuje dlouhotrvající provoz.
    4. Nízkootáčkový radiální ventilátor schopný generovat vysoký průtok chladicího vzduchu při zachování nízké hlučnosti.
    5. Dvoublokový chladič vzduch/olej nadstandartních rozměrů pro zajištění optimální pracovní teploty kompresoru v jakýchkoli podmínkách prostředí, při údržbě velmi snadno čistitelný.

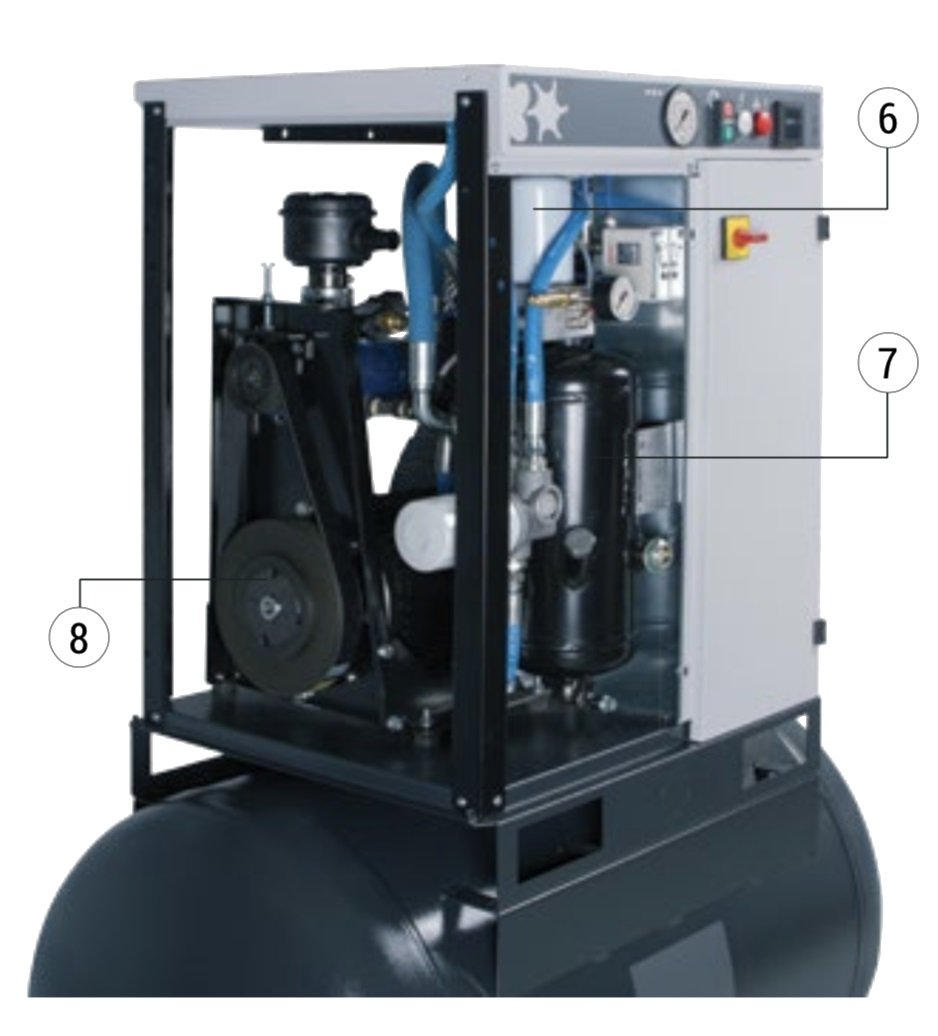

    6. Separační filtr vzduchu a oleje, zachycuje zbytekové nečistoty na úrovni 2 ppm, což významně usnadňuje údržbu pneumatického systému.
    7. Nádrž odlučovače vzduchu a oleje s prémiovou cyklonovou technologií zaručuje předseparační odlučování s účinností více než 99,9%. Volitelné příslušenství - ohřívač oleje.
    8. Pohonný systém poly-V řemenem umožňuje vysokou účinnost a dlouhou životnost díky velké styčné ploše.
  • Technologie s proměnlivou rychlostí (ECB)

    Použití frekvenčního měniče umožňuje:

    • Změnu otáček motoru a kompresoru, která se přizpůsobuje potřebě stlačeného vzduchu.
    • Možnost zvolit tlak vzduchu v rozmezí 6-13 baru.
    • Konstantní změna produkce stlačeného vzduchu mezi 20 a 100% výkonu kompresoru, což umožňuje změnu spotřeby energie úměrnou dodávce vzduchu kompresorem.
    • Eliminace problémů spojených s rázovými proudy při startování.
    • Eliminace ztrát náboje při běžném provozu.
  • Technické parametry - SCB - kompresor (verze D - VČ. int. sušiče)
    Model Tlak max. Výkonnost

    Příkon Motoru

    		 Hlučnost

    Rozměry

    [Délka x Šířka x Výška] (mm)

    		 Hmotnost
    (kg)
      [bar] [m³/min] [kW] [dB(A)] Samostatný kompresor Kompresor s int. sušičem (D) Samostatný kompresor Kompresor s int. sušičem (D)
    SCB 3 10 0,36 3 63 653x564x855 863x564x855 120 *
    SCB 4 10 0,51 4 63 653x564x855 863x564x855 125 155
    SCB 5,5 10 0,72 5,5 64 653x564x855 863x564x855 132 162
    SCB 7,5 10 1,00 7,5 67 653x564x855 863x564x855 135 165
    SCB 11 8 1,78 11 67 753x604x955 1013x604x955 180 230
    10 1,58
    SCB 15 8 2,24 15 67 753x604x955 1013x604x955 185 235
    10 2,00

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    13 a 15 barová verze pouze na vyžádání.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - SCB - kompresor na tlakové nádobě
    Provedení SCB–270-kompresor na tlakové nádobě 270 lit.
    Model Tlak max. Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Rozměry (mm) Hmotnost
      [bar] [m³/min] [kW] [dB(A)] [lit.] Délka Šířka Výška [kg]
    SCB 3-270 10 0,36 3 63 270 1184 606 1474 *
    SCB 4-270 10 0,51 4 63 270 1184 606 1474 195
    SCB 5,5-270 10 0,72 5,5 64 270 1184 606 1474 202
    SCB 7,5-270 10 1,00 7,5 67 270 1184 606 1474 205
    SCB 11-270 8 1,78 11 67 270 1213 606 1574 255
    10 1,58
    SCB 15-270 8 2,24 15 67 270 1213 606 1574 260
    10 2,00
    Provedení SCB–470-kompresor na tlakové nádobě 500 lit.
    SCB 7,5-470 10 1,00 7,5 67 500 1950 606 1574 245
    SCB 11-470 8 1,78 11 67 500 1950 606 1574 300
    10 1,58
    SCB 15-470 8 2,24 15 67 500 1950 606 1574 305
    10 2,00

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    13 a 15 barová verze pouze na vyžádání.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - SCB - kompresor na tlakové nádobě vč. sušiče
    Provedení SCB–270-D-kompresor na tlakové nádobě 270 lit. včetně integrovaného sušiče (D)
    Model Tlak max. Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    SCB 3-270-D 10 0,36 3 63 270 ano 1184 606 1474 *
    SCB 4-270-D 10 0,51 4 63 270 ano 1184 606 1474 225
    SCB 5,5-270-D 10 0,72 5,5 64 270 ano 1184 606 1474 232
    SCB 7,5-270-D 10 1,00 7,5 67 270 ano 1184 606 1474 235
    SCB 11-270-D 8 1,78 11 67 270 ano 1213 606 1574 305
    10 1,58
    SCB 15-270-D 8 2,24 15 67 270 ano 1213 606 1574 310
    10 2,00
    Provedení SCB–470-D-kompresor na tlakové nádobě 500 lit. včetně integrovaného sušiče (D)
    SCB 7,5-470-D 10 1,00 7,5 67 500 ano 1950 606 1574 275
    SCB 11-470-D 8 1,78 11 67 500 ano 1950 606 1574 350
    10 1,58
    SCB 15-470-D 8 2,24 15 67 500 ano 1950 606 1574 355
    10 2,00

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    13 a 15 barová verze pouze na vyžádání.
    * Na vyžádání Vám jej zašleme.

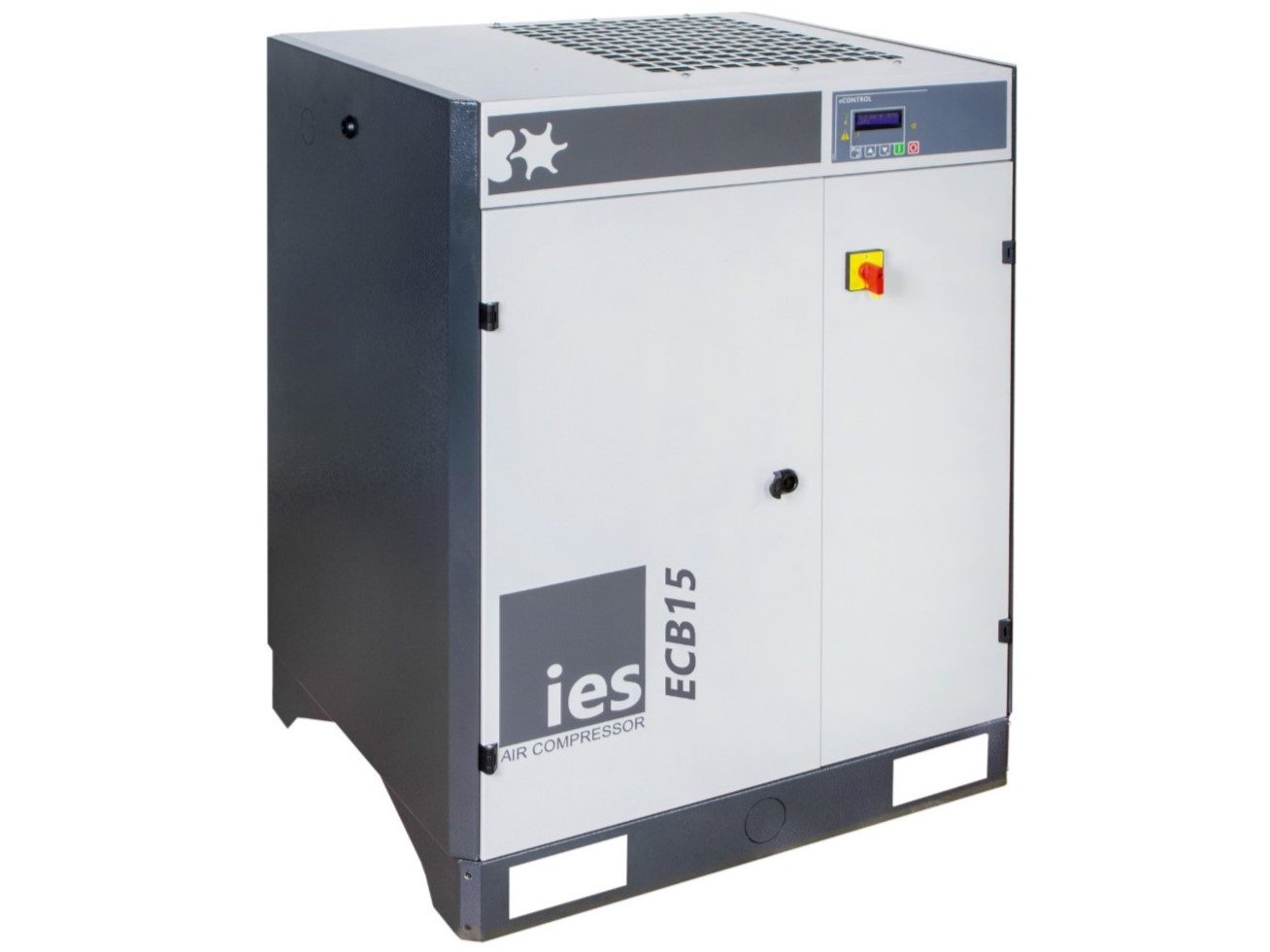

  • Technické parametry - ECB - kompresor (verze D - VČ. int. sušiče)
    Model Tlak max. Výkonnost

    Příkon Motoru

    		 Hlučnost

    Rozměry

    [Délka x Šířka x Výška] (mm)

    Hmotnost

    (kg)
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] Samostatný kompresor Kompresor s int. sušičem (D) Samostatný kompresor Kompresor s int. sušičem (D)
    ECB 7,5 8 0,21 1,10 7,5 67 653x565x855 842x565x855 140 170
    10 0,24 0,92
    ECB 11 8 0,53 1,66 11 67 753x604x955 1012x604x955 188 238
    10 0,50 1,43
    ECB 15 8 0,53 2,20 15 67 753x604x955 1012x604x955 195 245
    10 0,53 1,95

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    13 a 15 barová verze pouze na vyžádání.

  • Technické parametry - ECB - kompresor na tlakové nádobě
    Provedení ECB–270-kompresor na tlakové nádobě 270 lit.
    Model Tlak max. Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Rozměry (mm) Hmotnost
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] [lit.] Délka Šířka Výška [kg]
    ECB 7,5-270 8 0,21 1,10 7,5 67 270 1184 606 1474 210
    10 0,24 0,92
    ECB 11-270 8 0,53 1,66 11 67 270 1184 606 1574 263
    10 0,50 1,43
    ECB 15-270 8 0,53 2,20 15 67 270 1184 606 1574 270
    10 0,53 1,95
    Provedení ECB–470-kompresor na tlakové nádobě 500 lit.
    ECB 7,5-470 8 0,21 1,10 7,5 67 500 1950 606 1474 250
    10 0,24 0,92
    ECB 11-470 8 0,53 1,66 11 67 500 1950 606 1574 308
    10 0,50 1,43
    ECB 15-470 8 0,53 2,20 15 67 500 1950 606 1574 315
    10 0,53 1,95

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    13 a 15 barová verze pouze na vyžádání.
    * Na vyžádání Vám jej zašleme.

  • Technické parametry - ECB - kompresor na tlakové nádobě vč. sušiče
    Provedení ECB–270-D-kompresor na tlakové nádobě 270 lit. včetně integrovaného sušiče (D)
    Model Tlak max. Výkonnost

    Příkon Motoru

    		 Hlučnost Objem tlakové nádoby Sušič Vzduchu Rozměry (mm) Hmotnost
      [bar] min. [m³/min] max. [m³/min] [kW] [dB(A)] [lit.] TRB 3°C Délka Šířka Výška [kg]
    ECB 7,5-270-D 8 0,21 1,10 7,5 67 270 ano 1184 606 1474 240
    10 0,24 0,92
    ECB 11-270-D 8 0,53 1,66 11 67 270 ano 1184 606 1574 313
    10 0,50 1,43
    ECB 15-270-D 8 0,53 2,20 15 67 270 ano 1184 606 1574 320
    10 0,53 1,95
    Provedení ECB–470-D-kompresor na tlakové nádobě 500 lit. včetně integrovaného sušiče (D)
    ECB 7,5-470-D 8 0,21 1,10 7,5 67 500 ano 1950 606 1474 280
    10 0,24 0,92
    ECB 11-470-D 8 0,53 1,66 11 67 500 ano 1950 606 1574 358
    10 0,50 1,43
    ECB 15-470-D 8 0,53 2,20 15 67 500 ano 1950 606 1574 365
    10 0,53 1,95

    Průtoky vzduchu byly měřeny při následujících tlacích. 7,5 baru pro 8 barový model - 9,5 baru pro 10 barový model.
    Hodnoty a výkony byly změřeny v souladu s normou ISO 1217. Hladina hluku měřená podle PNEUROP/CAGI.
    13 a 15 barová verze pouze na vyžádání.
    * Na vyžádání Vám jej zašleme.
