DOTLAČOVACÍ KOMPRESORY
- Výkonnost: 2,1-11,68 m³/min
- Tlak max.: 15-40 bar
- Elektromotor: 7,5-30 kW
Spolehlivé a vysoce výkonné vzduchové řešení pro stáčírny PET a potravinářský a nápojový průmysl vyžadující vysokou kompresi.
Vysokotlaké kompresory - Řada HPC BOOSTER GP
charakteristika
- Ochrana elektromotoru proti přetížení
- Vyhrazený vypouštěcí systém zabraňující vypouštění oleje z blow-off ventilu
- Energeticky úsporný systém zatížení/bez zátěže
- Integrovaný ovládací panel pro intuitivní ovládání
- Automatický vyprazdňovací systém pro start bez zátěže
- Kompresorové jednotky chlazené vzduchem
- Olejové čerpadlo s převodovkou
- Startér motoru hvězda/trojúhelník
- Dlouhá životnost díky nízkootáčkovému provozu
- Volitelný soft startér
Výhody
- Odolná kluzná ložiska prodlužují interval údržby a udržují nízké náklady na údržbu.
- Řada boosterů nové generace nabízí vysoký výkon s vynikající technologií a konstrukcí.
- Systém filtrace vzduchu s olejovou vaničkou zajišťuje čistší vzduch.
- Energeticky úsporné pokročilé chladicí a mazací systémy.
- Integrované olejové čerpadlo poháněné hlavním motorem účinně maže písty, ložiska a čepy.
- Zlepšená úroveň vibrací pomáhá snižovat náklady na údržbu.
-

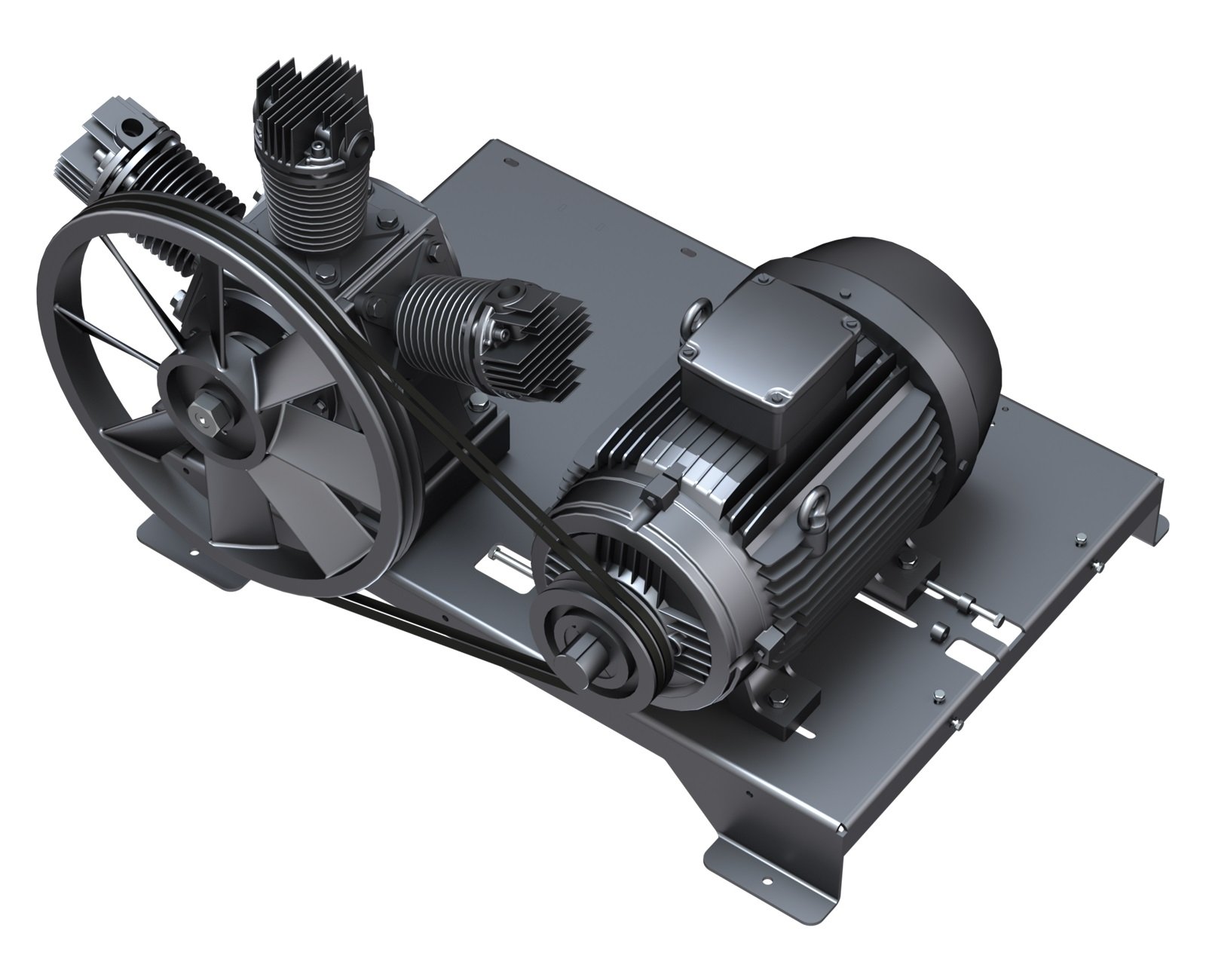

Motor a hnací systém
- Systém řemenového pohonu
- Speciálně navržená litá řemenice typu ventilátor
- Snadný systém napínání řemene
- Spouštěč motoru hvězda/trojúhelník
- Speciální startovací systém bez zátěže a automatický vypouštěcí systém pro start bez zátěže
- Elektromotory s třídou účinnosti IE3
-
Blok kompresoru
- Litinový válec s chladicími žebry a speciálními horními hlavami z hliníkové slitiny
- Speciálně navržené koncentrické ventily z nerezové oceli s dlouhou životností a vysokými otáčkami
- Speciální písty z hliníkové slitiny a lité ojnice
- Vysoce odolná litinová vana
- Dynamicky vyvážený litý ocelový klikový hřídel a protizávaží
-
Systém chlazení a bezpečnostní systém
Systém chlazení- Dvoustupňový hliníkový chladič pro chlazení vzduchem a olejem
- Výstupní chladič chlazení vzduchu Bar-Plate
- Integrovaný chladič oleje a vzduchu s přívodním sběračem
Bezpečnostní systém
- Regulátor přívodu vzduchu
- Vysokotlaký spínač
- Ruční ventil pro odvod kondenzátu
- Integrovaný zpětný ventil na výstupním potrubí vzduchu
- Ohrada pouzdra řemenice
- Manometr pro měření výstupního tlaku
- Vysokotlaký pojistný ventil
- Regulace tlaku oleje
- Integrovaný filtr pevných částic na přívodu vzduchu
- Obtokové potrubí pro ochranu proti vysokému tlaku oleje
-
Technické parametry
Model Tlak Výkonnost (sání) Příkon motoru
Výstup tlak. vzduchu
Rozměry (mm) Hmotnost Min.
[bar]Max.
[bar]7 bar (vstup)
[m³/min]10 bar (vstup)
[m³/min]13 bar (vstup)
[m³/min][kW] [ Ø ] [Délka] [Šířka] [Výška] [kg] HPC BOOSTER 10 GP 15 40 2,10 2,89 3,67 7,5
1” 1430 1010 1025 350 HPC BOOSTER 15 GP 15 40 2,45 3,37 4,29 11 1” 1430 1010 1025 400 HPC BOOSTER 20 GP 15 40 3,75 5,15 6,55 15 1” 1430 1010 1025 410 HPC BOOSTER 25 GP 15 40 4,90 6,73 8,57 18,5 1 1/4” 1500 1025 957 440 HPC BOOSTER 30 GP 15 40 5,56 7,65 9,74 22 1 1/4” 1500 1025 957 480 HPC BOOSTER 40 GP 15 40 6,68 9,18 11,68 30 1 1/4” 1500 1025 957 550 - Výkonové jednotky jsou měřeny za referenčních podmínek, kterými jsou absolutní tlak vzduchu 1 bar, relativní vlhkost 0 %, teplota vzduchu na vstupu 20 °C, nastavená teplota termostatického ventilu 71 °C a použití oleje Smartoil.
- Společnost Hertz Kompressoren si vyhrazuje právo na změny svých výrobků a specifikací bez předchozího upozornění. -
